熱噴涂陶瓷(原料:非金屬礦物)涂層在造紙行業(yè)中的優(yōu)勢，造紙行業(yè)的機(jī)械設(shè)備(shèbèi)在高速、高溫、高壓、重載、腐蝕介質(zhì)下工作，其機(jī)器設(shè)備各類輥（gǔn)子的磨損、劃傷、刮傷，加之腐蝕、高溫氧(Oxygen)化（oxidation)等破壞自表面開始，逐步（step by step)造成零件的失效，是制約紙品的主要因素。 造紙工業(yè)中，從紙槳生產(chǎn)(Produce)到成品紙張成型的整個(gè)工序過程，采用熱噴涂涂層的主要零件有：壓光輥、烘缸、木材輸送盤磨損板、風(fēng)機(jī)葉輪、輸送螺桿、蒸煮鍋、黑液鍋爐管道、腭形夾爪，紙張脫水板、泵軸及軸套、機(jī)械密封環(huán)等十幾種。針對具體使用環(huán)境，可采用各種涂層進(jìn)行腐蝕保護(hù)和提供特殊功能表面，延長工件的服役壽命(lifetime)和降低成本。
造紙烘缸基體一般均用鑄鐵鑄造而成，烘缸直徑有φ1.5m，2.0m，3.0m等等，大的可達(dá)6m以上。超音速噴涂在噴涂機(jī)噴嘴出口處產(chǎn)生的焰流速度一般為音速的4倍，即約1520m/s，高可高達(dá)2400m/s（具體與燃燒氣體種類，混合比例，流量，粉末質(zhì)量和粉末流量等有關(guān)）。粉末撞擊到工件表面的速度估計(jì)為550-760m/s，與爆炸噴涂相當(dāng)。烘缸內(nèi)通入壓力為1Mpa的過熱蒸汽用于干燥烘缸表面的紙張。由于烘缸材質(zhì)為鑄鐵，連續(xù)（Continuity)的紙帶貼于缸面干燥，并以高速（高可達(dá)約30m/s）從缸面揭去，加之刮紙刀相對于烘缸運(yùn)動(dòng)，故烘缸表面同時(shí)受到自身缺陷、紙漿中所含堿液、松香、明礬等介質(zhì)的腐化侵蝕 和刮刀的磨損（零部件失效的一種基本類型），需要施加涂層。傳統(tǒng)方法是在烘缸表面鍍硬鉻（是一種傳統(tǒng)的表面電鍍技術(shù)）(Chromium)、電弧噴涂鋁青銅+1Cr18Ni9Ti涂層和等離子噴涂Mo和含Mo的鎳(Ni)基涂層。

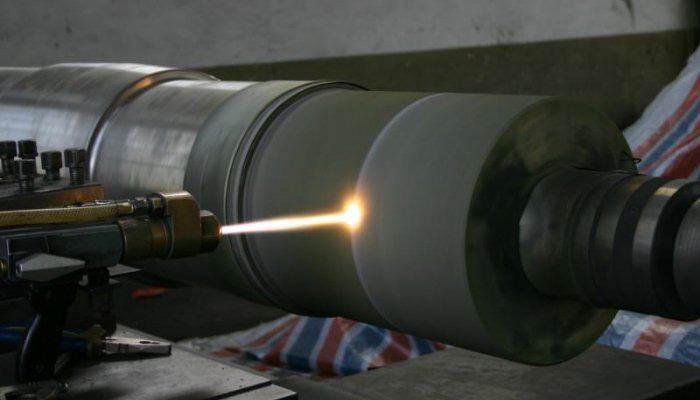

推出高速氧燃料(fuel)噴涂（HVOF）超音速火焰噴涂，這種工藝噴涂Co-WC層和氟化乙丙烯（FEP）聚合物層，可使烘缸表面的釋放性能顯著（striking）提高。陶瓷噴涂耐水、耐醇、抗沖擊；陶瓷漆漆膜硬度好（達(dá)到4H）、超高亮度、附著力強(qiáng)、耐高溫、抗老化。碳化鎢噴涂制造一個(gè)特殊的工作表面，使其達(dá)到：防腐、耐磨、減摩、抗高溫、抗氧化、隔熱、絕緣、導(dǎo)電、防微波輻射等一系多種功能。高硬度的無孔隙涂層。噴涂操作控制時(shí)，每遍噴涂厚度為0.10-0.15mm，不存在層間缺陷，而涂層在使用期間磨損（零部件失效的一種基本類型）是均勻（jūn yún)的，故可保證涂層在任何剩余厚度下都具有相同性能。Co-WC涂層可拋光到相當(dāng)?shù)偷拇植诙?，氟化乙丙烯擁有與溫度低于200℃時(shí)的特氟隆一樣的抗粘連特性和耐腐化侵蝕 性，且與CoCr-WC涂層有更好的粘連性，能更有效地改善紙張的表面效果。 |
